Qu’est-ce qu’une prise RJ45 ?

La prise RJ45

  • Qu’est ce qu’une Prise RJ45

Prise_RJ451article_prise_rj45

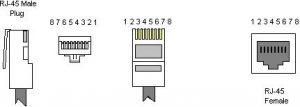

Une prise RJ45 ou 8P8C (8 positions et 8 contacts électriques) est utilisé couramment pour les connexions Ethernet, et plus rarement pour les réseaux téléphoniques.

Elle est utilisée pour terminer les câbles de type paire torsadée. Elle comporte huit broches de connexions électriques.

schema_prise_rj45

Usages

utilisation_rj45Depuis 2003, France Télécom recommande la mise en place de ces prises en lieu et place  de la prise T. A noter que depuis janvier 2008, la norme NF C15-100 impose ce type d’installation dans les bâtiments neuf.

Les affectations des bornes (Ethernet, téléphone et télévision) sont données dans le tableau ci-contre. Si une deuxième ligne téléphonique est nécessaire elle utilisera les bornes 7 et 8.

Lors d’un câblage informatique en 10/100 Mbit/s, seules les quatre broches 1-2 et 3-6 sont utilisées pour transmettre les informations. Lors d’un câblage informatique en 1 000 Mbit/s (1 Gbit/s), les 8 broches sont utilisées.
