Installer un deuxième tableau électrique

Informations pratiques

Qu’est-ce qu’un tableau électrique divisionnaire ?

tableau_electrique_v1Il s’agit d’une extension du tableau principal (en annexe de l’installation électrique). Il est utilisé dans les cas suivants : agrandissement d’une maison, création d’un salon de jardin…De manière générale, ce tableau ne contient qu’une rangée.

Comment réaliser l’installation ?

Le tableau électrique divisionnaire est protégé en amont, par un disjoncteur divisionnaire situé sur le tableau de répartition principal. La liaison entre le tableau principal et le tableau électrique divisionnaire doit être réalisée avec des conducteurs électriques dont la section et la longueur dépendent de la protection choisie en amont.

Ci-dessous une aide pour le choix de la section en tenant compte de la protection :

ATTENTION : Ces valeurs sont calculées pour une chute de tension de 1% sur la longueur du câble

Disjoncteur 16A

  • Section de la liaison 1,5mm², longueur maximale de la liaison 4m.
  • Section de la liaison 2,5mm², longueur maximale de la liaison 8m.
  • Section de la liaison 6mm², longueur maximale de la liaison 18m.
  • Section de la liaison 10mm², longueur maximale de la liaison 31m.

Disjoncteur 20A

  • Section de la liaison 1,5mm², interdit.
  • Section de la liaison 2,5mm², longueur maximale de la liaison 6m.
  • Section de la liaison 6mm², longueur maximale de la liaison 15m.
  • Section de la liaison 10mm², longueur maximale de la liaison 25m.

Disjoncteur 32A

  • Section de la liaison 1,5mm², interdit.
  • Section de la liaison 2,5mm², interdit.
  • Section de la liaison 6mm², longueur maximale de la liaison 9m.
  • Section de la liaison 10mm², longueur maximale de la liaison 15m.

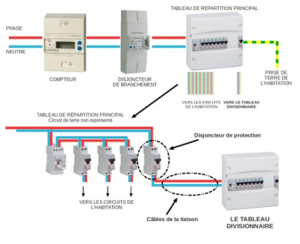

tableau_electrique_v2

En cas de négligence, quels sont les risques encourus ?

Ce type d’installation doit se faire dans le respect des points repris ci-dessus. Une négligence, même minime, peut conduire à :

  • Disjonctions intempestives
  • Mauvaises protections des personnes dans l’habitation (protection différentielle)
  • Incendies
