Cablage d’une prise de téléphone RJ11

Informations pratiques

1- Prise RJ11

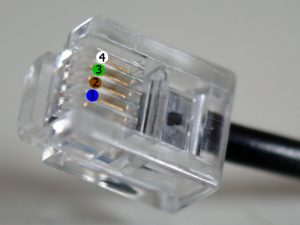

cable_RJ11La prise RJ11, est un standard international utilisé par des appareils téléphoniques fixes. Il est également utilisé dans le domaine des réseaux locaux.

La RJ11 ressemble physiquement à une prise RJ12 et a exactement les mêmes dimensions, mais il n’y a que 4 fils utilisés (contrairement au RJ12 qui utilise les 6 fils). La prise RJ11 est plus petite et dispose de moins de « fils » qu’une prise RJ45.

2- Prise RJ11 / RJ45 vers prise de téléphone en T

RJ11-2Sur une prise RJ11, la ligne téléphonique est portée par les broches numérotées 2 et 3. Dans les fiches changeuses de genre, ils doivent conduire aux broches 1 et 3 de la prise de téléphone en T.

RJ11-22Sur une prise RJ45, la ligne téléphonique est portée par les broches 4 et 5. Dans les fiches changeuses de genre, ils doivent conduire aux broches 1 et 3 de la prise de téléphone en T.

3- Prise RJ11 vers RJ45

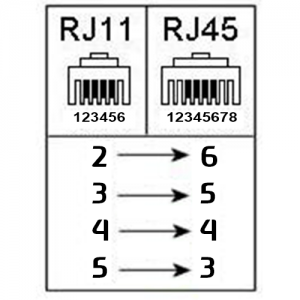

RJ11-3Depuis 2003, France Télécom recommande la mise en place de ces prises en lieu et place de la prise T. A noter que depuis janvier 2008, la norme NF C15-100 impose ce type d’installation dans les bâtiments neuf. Mais attention, les prises RJ45 ne sont pas toujours des prises téléphoniques. Pour y pallier, il est nécessaire de passer par un adaptateur RJ11-RJ45. Pour réaliser un câble RJ11 vers RJ45, il suffit de relier les deux contacts centraux de la prise RJ11 aux deux contacts centraux de la prise RJ45 comme illustré sur la figure ci-contre. Attention, sur cette figure, les pins de la RJ11 sont numérotés de 1 à 6 (les pins non connectés sont comptabilisés) et non de 1 à 4 comme dans la section précédente.

Avantages Vs. Inconvénients de l’éclairage LED Installer un deuxième tableau électrique

Autres informations

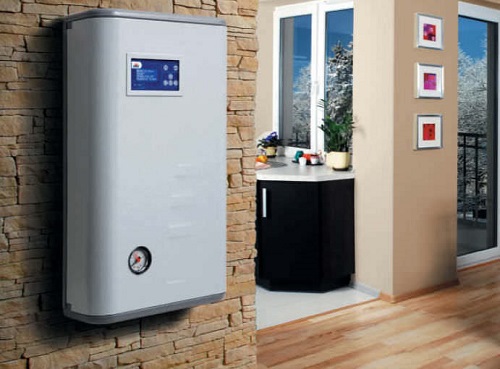

Avantages et inconvénients d’une chaudière électrique

Informations pratiques

Avantages et inconvénients d’une chaudière électrique

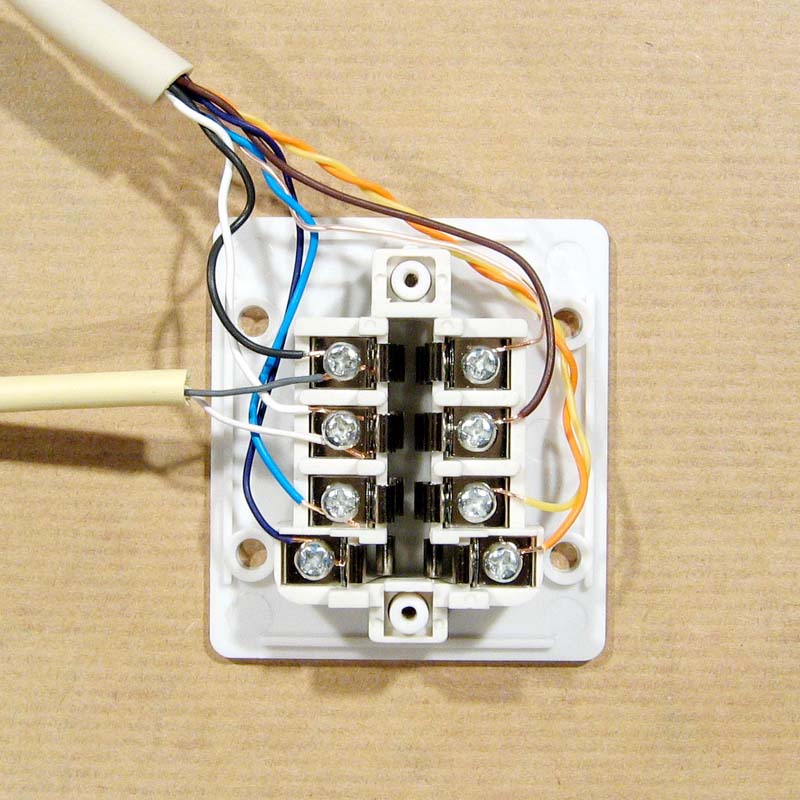

Câbler une prise de téléphone en T
